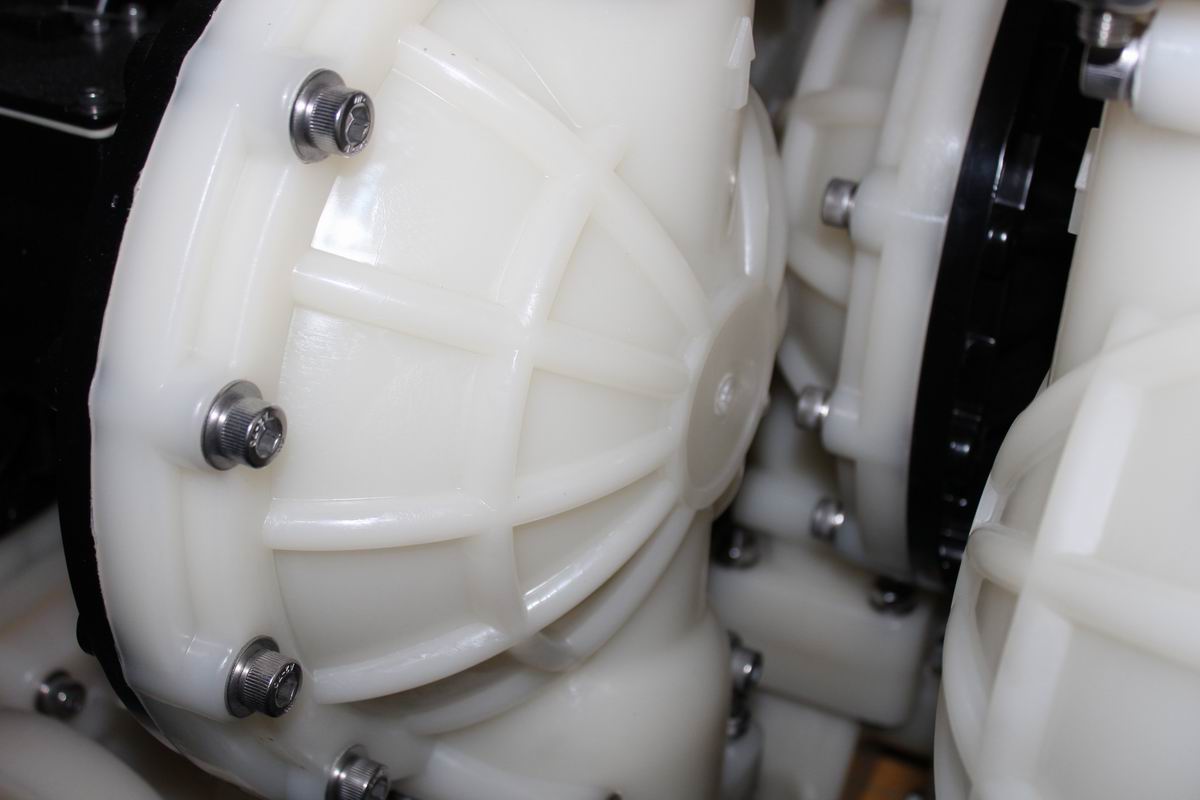

MK15塑料泵工作原理工作原理
在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥進入A室，球閥則因吸入而閉鎖；B室中的介質則被擠壓，推開球閥由出口D流出，同時使球閥閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。
材質
泵體：聚丙烯、聚甲醛、PVDF、PTFE
膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM，丁腈橡膠
閥球：PTFE、不銹鋼、山道橡膠
閥座：聚丙烯、聚甲醛、PVDF
大顆粒直徑：2.5 mm
大流量：57L/min
大揚程：84 m
大空氣供給壓力：8.4 bar
自吸揚程：0--7.6 m
吸入排出口： 1/2、3/4 in
